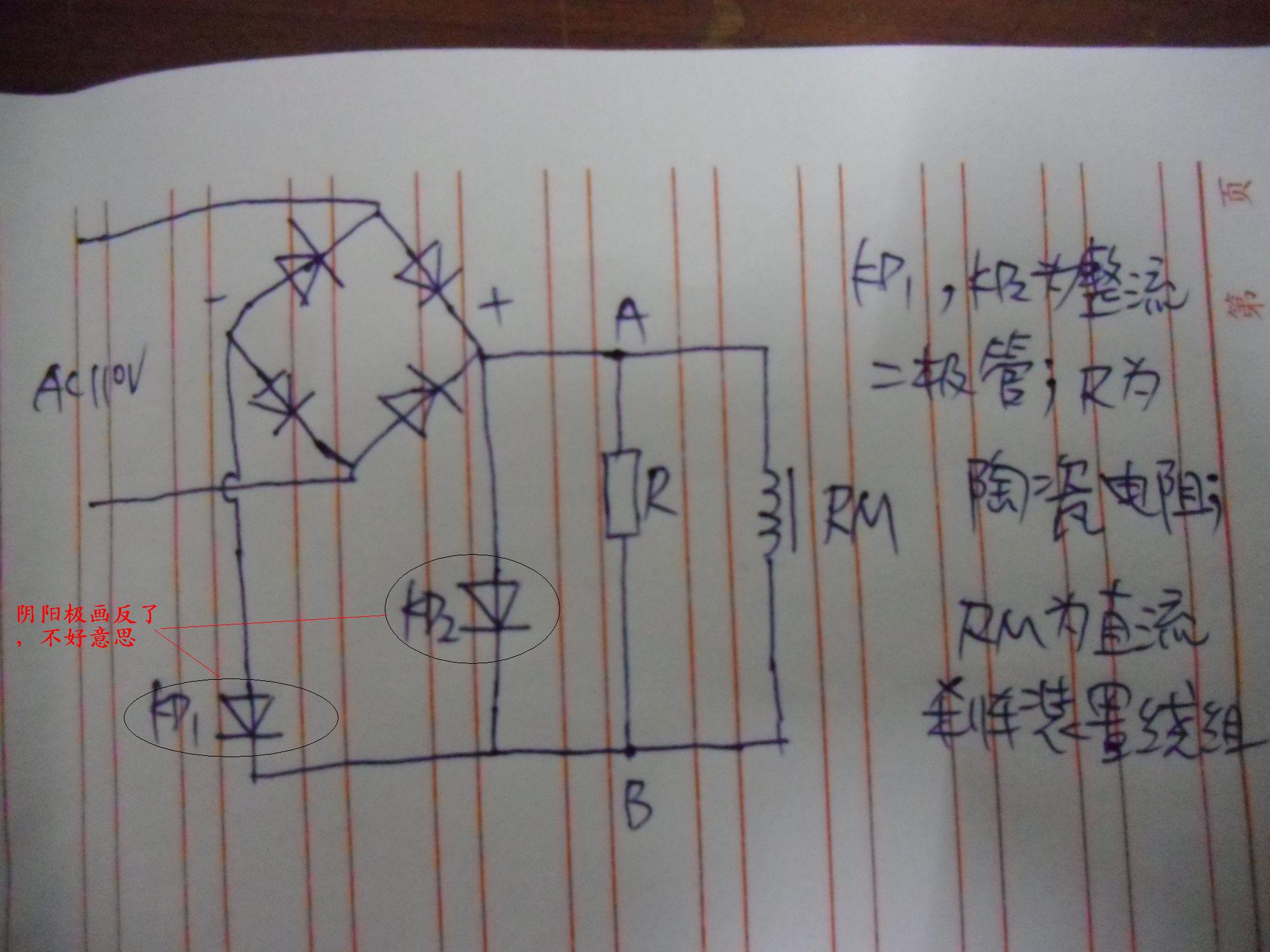

我廠里的小貨梯，只是兩層的，電機連著直流剎車裝置，此剎車裝置得電的情況下才會松開電機軸，不得電抱死電機軸，此剎車裝置的工作電壓為DC80V左右，我把電箱里面的實物圖和電機圖上傳上來，讓大伙看看，現在我疑惑的是，這直流80伏電壓怎么獲取的，我把此電箱里獲取80伏直流電壓的電路圖上來，讓大家為我分析分析，這80伏電壓是怎么得來的，做工作狀態下，我測了A，B兩點間的電壓為80伏左右，高手們，幫我分析分析，這80伏是怎么來的，原理何在，里面的整流二極管有什么作用？陶瓷電阻該選多大的呢？
    先前的圖我畫錯了，現在我做了說明，各位見諒哈。

全波整流后為原電壓的0.9倍，半波整流后為原電壓的0.45倍。而你的電路又加繼流二極管,所以是在80V左右.

你畫的圖一定有錯哦，正極流不回負極。

你的電路不通�？隙ㄊ钦�流橋畫反了吧，把整流橋的4個2極管調個方向(或者kd2.kd3兩個二極管換個方向)就ok。

這個是個整流電路�。�

二次整流后，電壓約在八九十伏吧，

KD1,KD2接反了（應該說是畫反了）

KD1,KD2是穩壓管的吧，

引用

引用第1樓電之霸于2011-10-23 23:14發表的  :
全波整流后為原電壓的0.9倍，半波整流后為原電壓的0.45倍。而你的電路又加繼流二極管,所以是在80V左右.

你沒看清楚我前面給的是 110伏交流電，而不是 220伏的，那這80伏到底該怎么計算得來呢？

引用

引用第2樓chenpingyg于2011-10-23 23:44發表的  :
你畫的圖一定有錯哦，正極流不回負極。

那應該怎么畫？這 80伏又是怎么計算得來的？請賜教，謝謝！

引用

引用第3樓蕭風于2011-10-23 23:55發表的  :
你的電路不通�？隙ㄊ钦�流橋畫反了吧，把整流橋的4個2極管調個方向(或者kd2.kd3兩個二極管換個方向)就ok。

或許是真的畫反了，那這兩個整流二極管分別起什么作用呢？這 80伏又是怎么計算得來的呢？

引用

引用第8樓luo76于2011-10-24 09:08發表的  :
KD1,KD2是穩壓管的吧，

我敢保證是整流是整流二極管
