請教：從PT100內部出來2紅2綠共4根線，PT100鉑電阻的4個接點怎么只接2個緊挨著的1紅1綠？另外2個接點怎么不用？1紅1綠是不是接哪邊都行，只要是挨著的就行？它的來線是3根，卻在紅線的接點短接2根，只來2根線不節省1根線嗎？

這要看他的內部結構了，兩線的話一般電流輸入

這個應該是2組線，2紅其實就是一根，2綠其實也是一根

Pt100一般只有兩根線，見過四根線的是兩組PT100合裝在一根不銹鋼管中，用表一量就知道了。
溫控表上來三根線，聯到PT100上有兩根線并頭，那是為了減少長線帶來的溫度測量誤差。
并頭的兩根線，一根是送電流到PT100，一根是取PT100上的信號電壓，避免長線電阻產生的壓降也加入到信號電壓中，增加誤差。

引用

引用第4樓730114于2011-10-21 12:34發表的  :
你這是雙支熱電阻。就是里面裝了兩支熱電阻，一般用一支，一支備用。用萬用表量電阻紅綠之間有100多歐姆（電阻隨溫度變化。PT100就是0度時電阻100歐姆）的就是一支。來的三根線有一個是補償線，一般是+，-，com,三根線。-和com線短接。

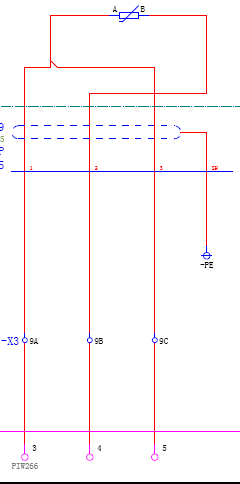

請教：補償線是+，-，com,三根線的哪一根？接到S7300PLC的模擬量輸入模塊SM331的3，4，5分別是+，-，com,三根線的哪一根？
3.4.5是 S7300 模擬量輸入模塊  SM331-1KF02-0AB0的3.4.5接線端子。

你這是標準的鉑電阻3線制接線，只是多了一個屏蔽接線，是抗干擾的。屏蔽線一般只將一端接地。
