工控人家園 三菱工控論壇 請教三菱梯形圖里其他是白色，有一部分顏色為黃色，起什么作用

pjf

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的主題 / 回貼

樓主發表于: 2011-09-19 11:29

只看樓主 | 小中大

各位老師
最近看到已梯形圖打開后有一段梯形圖的底色是黃色，其他是白色的，不明白黃色的那段有什么特殊的用途，請高手指點，謝謝。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6819 個
工控威望: 38423 點
下載積分: 12799 分
在線時間: 9756(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-30
查看cvlsam的主題 / 回貼

1樓發表于: 2011-09-19 12:02

只看該作者 | 小中大

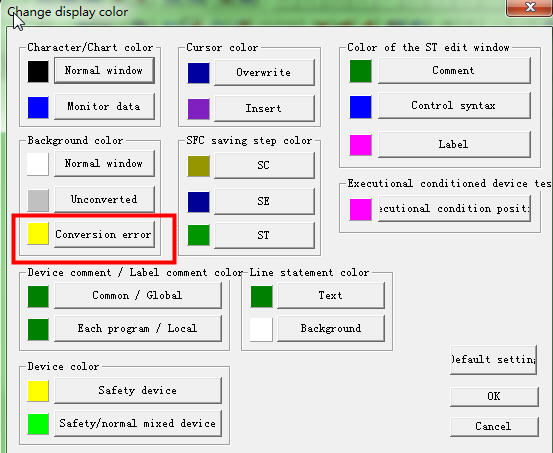

如果你沒有更改過默認的背景顏色，那么出現黃色不是一件好事情啊，那代表梯形圖轉換錯誤。

Good Luck～

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

2樓發表于: 2011-09-19 12:08

只看該作者 | 小中大

有的時候，你顯示的選擇是9點也會這樣，選擇11點試試

pjf

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的主題 / 回貼

3樓發表于: 2011-09-19 12:49

只看該作者 | 小中大

謝謝，梯形圖我是從機床PLC傳出來的，傳了兩次都是這樣，我試了改成11點也不行，按提示是梯形圖轉換錯誤，那是什么原因造成的呢？請您教我怎么做，謝謝

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6819 個
工控威望: 38423 點
下載積分: 12799 分
在線時間: 9756(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-30
查看cvlsam的主題 / 回貼

4樓發表于: 2011-09-19 13:11

只看該作者 | 小中大

引用
引用第3樓pjf于2011-09-19 12:49發表的 :
謝謝，梯形圖我是從機床PLC傳出來的，傳了兩次都是這樣，我試了改成11點也不行，按提示是梯形圖轉換錯誤，那是什么原因造成的呢？請您教我怎么做，謝謝

比如：早期的編程軟件對于一個輸出的輸入條件的數量沒有限制，而在Gx軟件中，只能并聯不超過24行的節點。

Regards

wfb610

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 3968 點
下載積分: 20572 分
在線時間: 718(小時)
注冊時間: 2009-09-25
最后登錄: 2025-07-23
查看wfb610的主題 / 回貼

5樓發表于: 2011-09-19 13:45

只看該作者 | 小中大

梯型圖過大不能顯示，用指令表查看

liangtison

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 631 個
工控威望: 626 點
下載積分: 10729 分
在線時間: 208(小時)
注冊時間: 2008-06-13
最后登錄: 2025-08-28
查看liangtison的主題 / 回貼

6樓發表于: 2011-09-20 00:20

只看該作者 | 小中大

梯型圖過大不能顯示，用檢查程序查看，看看是否有報錯！很有可能是之前的舊版本編寫軟件用GX軟件打開后的結果

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

7樓發表于: 2011-09-20 00:27

只看該作者 | 小中大

用FB編程，或者GX WORK2,讀后就會出現這樣的情況

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

awwwwgq

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 151 個
工控威望: 338 點
下載積分: 732 分
在線時間: 51(小時)
注冊時間: 2011-01-12
最后登錄: 2015-12-26
查看awwwwgq的主題 / 回貼

8樓發表于: 2011-09-20 11:20

只看該作者 | 小中大

pjf

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的主題 / 回貼

9樓發表于: 2011-09-21 16:16

只看該作者 | 小中大

謝謝了，我再試試

pjf

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 642 個
工控威望: 714 點
下載積分: 2049 分
在線時間: 291(小時)
注冊時間: 2007-01-11
最后登錄: 2025-05-14
查看pjf的主題 / 回貼

10樓發表于: 2011-09-21 16:24

只看該作者 | 小中大

檢查程序查看顯示梯型圖過大不能顯示，我怎樣才能將程序備份出來呢？請各位老師幫忙

xingyufengch

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xingyufengch的主題 / 回貼

11樓發表于: 2011-09-26 23:13

只看該作者 | 小中大

我也遇過，只有一個網段是這樣的情況。將觸點由9點改為11點后就OK了
