工控人家園 觸摸屏技術論壇 求助！！富士的UG221H-LE4 25腳接頭與三菱FX的PLC通訊線啊

ken_ye

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ken_ye的主題 / 回貼

樓主發表于: 2011-09-09 11:50

只看樓主 | 小中大

如題！！！！！！！詳細腳位接線圖。謝謝離！！

[ 此帖被ken_ye在2011-09-09 11:56重新編輯 ]

heweli888

生活真他媽沒意思，因?yàn)槲一钅伭?/div>

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 517 個
工控威望: 676 點
下載積分: 2387 分
在線時間: 195(小時)
注冊時間: 2007-07-07
最后登錄: 2024-11-14
查看heweli888的主題 / 回貼

1樓發表于: 2011-09-10 17:18

只看該作者 | 小中大

好啊

生活真他媽沒意思，因?yàn)槲疑钅伭?td>

ken_ye

級別: *

發送短信
加為好友

2樓發表于: 2011-09-13 08:12

只看該作者 | 小中大

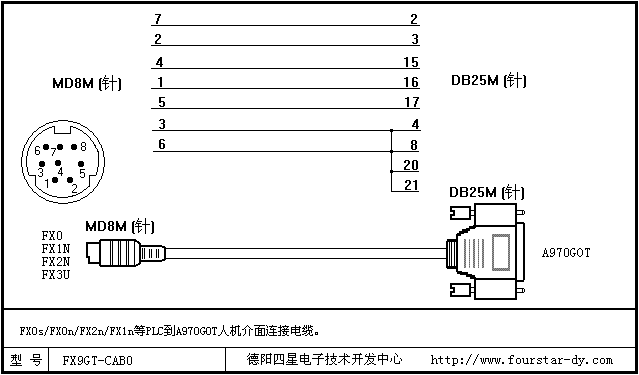

圖片：

試了兩個還無法通訊！！

ken_ye

級別: *

發送短信
加為好友

3樓發表于: 2011-09-20 15:30

只看該作者 | 小中大

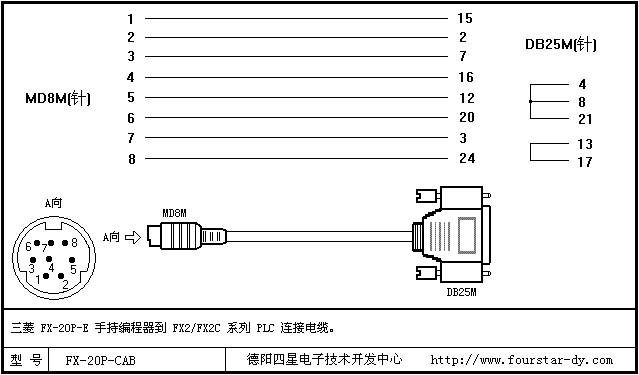

圖片：

介個才是正解

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6819 個
工控威望: 38423 點
下載積分: 12809 分
在線時間: 9756(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-31
查看cvlsam的主題 / 回貼

4樓發表于: 2011-09-20 15:46

只看該作者 | 小中大

僅需要接駁1、2、4、7，25Pin側僅需要接駁12，13，24，25，其余可以不接，也沒人接。

你不會搜索，編程線，F(xiàn)X接線在曾經的帖子中都已經貼出過。

wqrgtg

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wqrgtg的主題 / 回貼

5樓發表于: 2011-10-18 14:01

只看該作者 | 小中大

學習一下

liu1980

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1025 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-07-18
查看liu1980的主題 / 回貼

6樓發表于: 2011-11-03 21:08

只看該作者 | 小中大

富士或HAKKO觸控屏連接手冊，里面有連接到各種品牌型號的PLC連接圖。
