工控人家園 三菱工控論壇 三菱程序上的符號，求解釋

jongwon1986

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jongwon1986的主題 / 回貼

樓主發表于: 2011-06-23 23:35

只看樓主 | 小中大

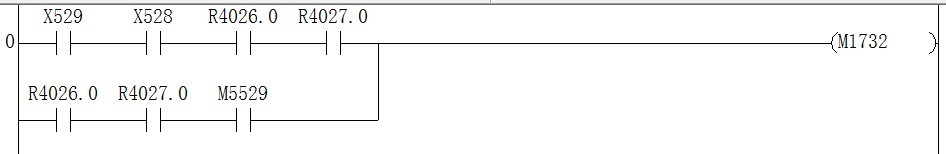

圖片：

常閉觸點后面的符號。知道是取反指令。不過具體就不太清楚
求解釋

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-26
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2011-06-24 06:17

只看該作者 | 小中大

就是當X529，X528。R4026.0 ,R4027.0這4個觸點接通時M1732斷開，X529，X528。R4026.0 ,R4027.0都斷開時M1732是接通狀態，用仿真一試就知道了。

拉驢漢

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 228 點
下載積分: 2157 分
在線時間: 135(小時)
注冊時間: 2010-09-03
最后登錄: 2022-06-06
查看拉驢漢的主題 / 回貼

2樓發表于: 2011-06-24 08:57

只看該作者 | 小中大

對前面所做的運算所得結果取反

wy534027455

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 161 點
下載積分: 495 分
在線時間: 18(小時)
注冊時間: 2011-04-15
最后登錄: 2016-08-30
查看wy534027455的主題 / 回貼

3樓發表于: 2011-06-24 10:38

只看該作者 | 小中大

學習了，以前沒遇到過

feng771215

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 108 點
下載積分: 526 分
在線時間: 10(小時)
注冊時間: 2010-12-07
最后登錄: 2025-05-11
查看feng771215的主題 / 回貼

4樓發表于: 2011-06-24 11:51

只看該作者 | 小中大

同意二樓的說法

shaolinsi

佛曰：不可說

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

5樓發表于: 2011-06-24 16:00

只看該作者 | 小中大

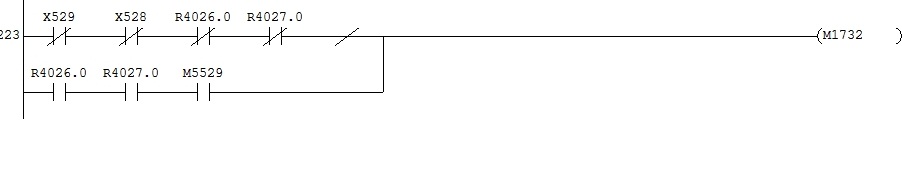

相當于下圖

餓米豆腐

jerrycj

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 113 點
下載積分: 562 分
在線時間: 12(小時)
注冊時間: 2010-01-30
最后登錄: 2024-06-15
查看jerrycj的主題 / 回貼

6樓發表于: 2011-06-24 16:04

只看該作者 | 小中大

是前面邏輯運算的結果取反

sunzheng

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sunzheng的主題 / 回貼

7樓發表于: 2011-06-24 20:00

只看該作者 | 小中大

取反啊

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-06-05
查看ysheng9099的主題 / 回貼

8樓發表于: 2011-06-24 21:51

只看該作者 | 小中大

將前面所有的邏輯運算結果取反后驅動輸出
