工控人家園 綜合討論 三菱FX1N-40 PLC 電源維修求助

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

12樓發表于: 2011-06-12 15:14

只看該作者 | 小中大

9樓兄弟正確，確實是脈沖反饋電路。SFPL-62是200V 1A高頻二極管。

yangzuofei

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 373 個
工控威望: 293 點
下載積分: 486 分
在線時間: 149(小時)
注冊時間: 2008-07-30
最后登錄: 2022-09-19
查看yangzuofei的主題 / 回貼

13樓發表于: 2011-06-12 15:56

只看該作者 | 小中大

你檢查STRG6651的1 4腳，看有沒有300v 和0.5-1伏的啟動電壓，檢查輸出有無短路，如沒有，檢查R1 R10 C8，或直接更換掉,一般問題就能解決

dongjing888

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 169 點
下載積分: 467 分
在線時間: 28(小時)
注冊時間: 2008-03-19
最后登錄: 2018-11-06
查看dongjing888的主題 / 回貼

14樓發表于: 2011-06-12 16:50

只看該作者 | 小中大

資料能標注清晰些嗎這樣不好回答

mgkdrh

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 320 點
下載積分: 838 分
在線時間: 183(小時)
注冊時間: 2010-06-16
最后登錄: 2023-11-03
查看mgkdrh的主題 / 回貼

15樓發表于: 2011-06-12 21:28

只看該作者 | 小中大

檢查啟動電阻，電容C12，C8，二極管D3，光耦PC1，STRM6548的5腳與2腳之間有沒有擊穿

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 477 個
工控威望: 10135 點
下載積分: 11468 分
在線時間: 423(小時)
注冊時間: 2007-11-10
最后登錄: 2025-08-10
查看yuaiwu的主題 / 回貼

16樓發表于: 2011-06-13 08:06

只看該作者 | 小中大

我修過，直接拆個24V的開關電源板子放進去得啦！PLC的com端子和24V輸出端子加24V電源就可以點亮運行的！

初學電

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看初學電的主題 / 回貼

17樓發表于: 2011-06-13 08:36

只看該作者 | 小中大

學習了

loio

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 168 個
工控威望: 1305 點
下載積分: 95627 分
在線時間: 341(小時)
注冊時間: 2008-04-23
最后登錄: 2019-09-21
查看loio的主題 / 回貼

18樓發表于: 2011-06-13 08:46

只看該作者 | 小中大

引用
引用第13樓yangzuofei于2011-06-12 15:56發表的 :
你檢查STRG6651的1 4腳，看有沒有300v 和0.5-1伏的啟動電壓，檢查輸出有無短路，如沒有，檢查R1 R10 C8，或直接更換掉,一般問題就能解決

圖紙的 C8極性是否正確???

xin418513387

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 234 個
工控威望: 317 點
下載積分: 965 分
在線時間: 260(小時)
注冊時間: 2007-06-14
最后登錄: 2023-07-10
查看xin418513387的主題 / 回貼

19樓發表于: 2011-06-13 08:51

只看該作者 | 小中大

腦袋暈暈

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

20樓發表于: 2011-06-14 09:23

只看該作者 | 小中大

18樓兄弟正確，查看電路板，C18級性畫反。

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

21樓發表于: 2011-06-14 09:28

只看該作者 | 小中大

圖片：

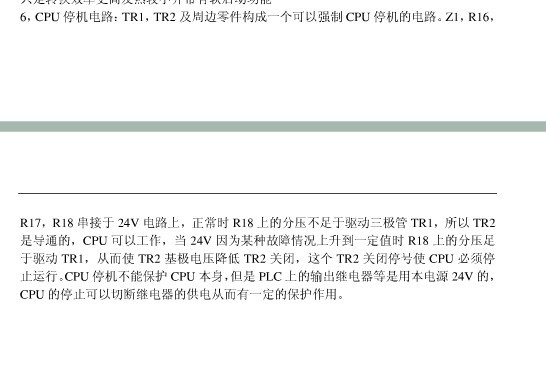

查閱了百度文庫，其中有篇關于FX1N電源寫的詳細，在此截圖貼出，以方便各位維修參考。

本帖最近評分記錄：

下載積分:+5(xqx666) 學習了！

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

22樓發表于: 2011-06-14 09:29

只看該作者 | 小中大

圖片：

查閱了百度文庫，其中有篇關于FX1N電源寫的詳細，在此截圖貼出，以方便各位維修參考

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

23樓發表于: 2011-06-14 09:34

只看該作者 | 小中大

本機經檢測維修，為貼片元件C12 /0.1uF電容漏電。代換后正常。感謝各位的幫助。

本帖最近評分記錄：

下載積分:+1(kf123) 熱心助人
