工控人家園 綜合討論 電路高手請進，幫看看這個電路原理！

seatao

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 160 個
工控威望: 287 點
下載積分: 2306 分
在線時間: 119(小時)
注冊時間: 2011-05-17
最后登錄: 2025-05-16
查看seatao的主題 / 回貼

48樓發表于: 2011-06-05 10:32

只看該作者 | 小中大

學習一下，長長知識

hogoqiu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 146 點
下載積分: 607 分
在線時間: 36(小時)
注冊時間: 2011-03-13
最后登錄: 2025-06-28
查看hogoqiu的主題 / 回貼

49樓發表于: 2011-06-05 11:05

只看該作者 | 小中大

回饋制動原理，說白了就是一個剎車。

lizhihua

lizhihua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 239 個
工控威望: 412 點
下載積分: 274 分
在線時間: 246(小時)
注冊時間: 2011-05-24
最后登錄: 2025-07-27
查看lizhihua的主題 / 回貼

50樓發表于: 2011-06-05 14:05

只看該作者 | 小中大

我的感覺是合上電源開關，啟動按鈕時間繼電器得電，在到KM1線圈得電閉合電機啟動。在到一定的壓力的時候KM1斷電，變壓器開始能耗反饋制動馬達。時間繼電器開始計時工作。不知道兄弟說的對不對。

[ 此帖被lizhihua在2011-06-05 14:13重新編輯 ]

guoshaoshan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看guoshaoshan的主題 / 回貼

51樓發表于: 2011-06-05 17:56

只看該作者 | 小中大

應該是個電流延時保護裝置，那個明顯是個電流互感器

wycfm25202

糊涂

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 253 點
下載積分: 2465 分
在線時間: 65(小時)
注冊時間: 2010-08-18
最后登錄: 2024-11-17
查看wycfm25202的主題 / 回貼

52樓發表于: 2011-06-05 21:15

只看該作者 | 小中大

45樓分析應該對的。

ldq_yang

JAY LIU

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 537 點
下載積分: 1267 分
在線時間: 158(小時)
注冊時間: 2010-10-08
最后登錄: 2019-10-14
查看ldq_yang的主題 / 回貼

53樓發表于: 2011-06-05 23:24

只看該作者 | 小中大

引用
引用第28樓lucas于2011-06-03 13:57發表的 :

就是這種類型的，電機380V ,11.6A 誰能給個標準的接線圖

這個馬達應該是7.5KW的，電流也不大，怎么接都可以的啊

顧愛峰

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看顧愛峰的主題 / 回貼

54樓發表于: 2011-06-06 10:08

只看該作者 | 小中大

兩個線圈是給三相整流電路的，那塊小板是整流電路。

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 327(小時)
注冊時間: 2009-09-03
最后登錄: 2025-08-28
查看工控組態的主題 / 回貼

55樓發表于: 2011-06-06 17:25

只看該作者 | 小中大

圖片：

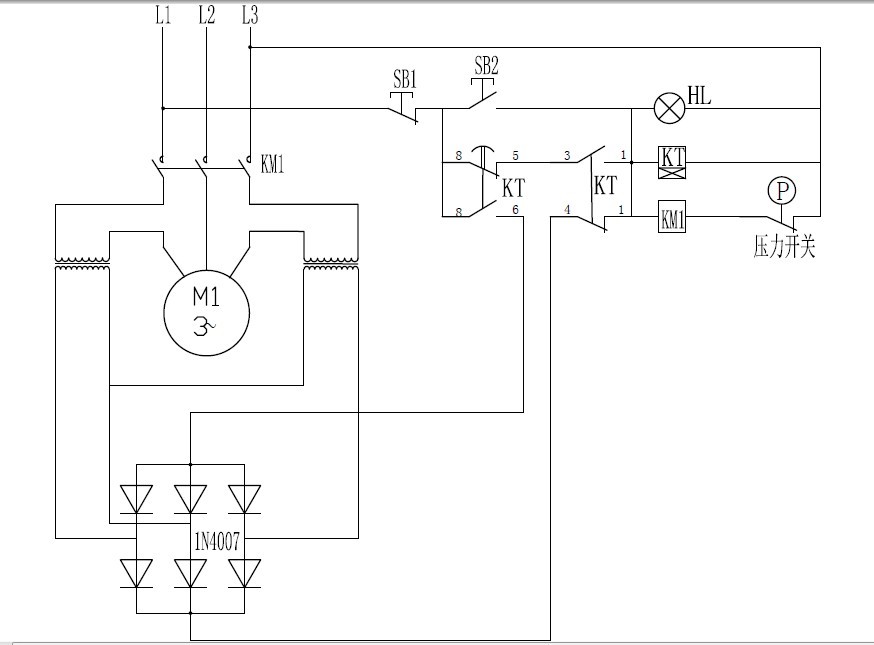

根本就不用猜，將樓主的圖畫成正常電路圖就明白了。

[ 此帖被阿權1在2011-06-06 22:48重新編輯 ]

54481032

批發光電開關，接近開關，電話13721162413

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 72 個
工控威望: 156 點
下載積分: 693 分
在線時間: 21(小時)
注冊時間: 2010-07-25
最后登錄: 2012-11-02
查看54481032的主題 / 回貼

56樓發表于: 2011-06-06 18:04

只看該作者 | 小中大

學習一下

批發光電開關，接近開關，電話13721162413

xf_lyj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的主題 / 回貼

57樓發表于: 2011-06-06 19:15

只看該作者 | 小中大

阿權1的圖畫得真高。特別是那個三項全控橋。
既然圖片改了，上面的第二句就作廢了。只保留第一句。

[ 此帖被xf_lyj在2011-06-09 16:13重新編輯 ]

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 250 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 327(小時)
注冊時間: 2009-09-03
最后登錄: 2025-08-28
查看工控組態的主題 / 回貼

58樓發表于: 2011-06-06 23:03

只看該作者 | 小中大

引用
引用第57樓xf_lyj于2011-06-06 19:15發表的 :
阿權1的圖畫得真高。特別是那個三項全控橋。

做太快了，別大驚小怪！

杜紅嶺

向大家學習

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 103 個
工控威望: 210 點
下載積分: 870 分
在線時間: 13(小時)
注冊時間: 2010-12-31
最后登錄: 2025-07-02
查看杜紅嶺的主題 / 回貼

59樓發表于: 2011-06-07 08:01

只看該作者 | 小中大

圖紙不太清楚，假設一下：兩個變壓器是電流互感器，是起到保護壓縮機，壓縮機達到壓力以后，壓力開關沒有動作，電流異常以后，超出設定電流后，經整流后，給時間繼電器電壓，時間繼電器動作。保護停機。
