我想畫個電路下面是電磁閥上面是旋鈕開關 這兩個圖怎么天衣無縫的連一塊啊俺是菜鳥剛開始自己學畫CAD電路

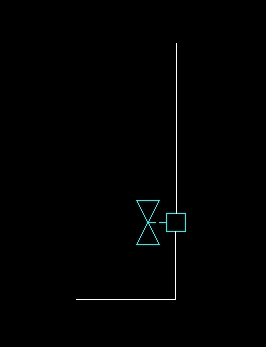

就是畫成這個樣子：

但是紅色框那怎么弄成一條線啊

[ 此帖被wslok在2011-04-27 14:14重新編輯 ]

wslok

級別: *

發送短信
加為好友

1樓發表于: 2011-04-27 14:11

只看該作者 | 小中大

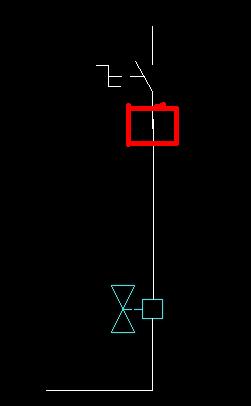

就是畫成這樣：
