實戰收獲：確定了  NPN 接近傳感器 改變接線方式 完全可以運用在S7-200PLC中
           http://www.lnwcd.cn/read-gktid-66550.html   http://www.lnwcd.cn/read-gktid-66550.html
               以前的貼
          高速計數器 單相  實現高速計數
          高速計數器 AB相 實現高速計數 改變方向 反向計數
          單相電機 通過開關轉換方向




  先來看看 計數對象吧......呵呵 家里一個壞掉的風扇









拆開壞掉的風扇



修理壞風扇



電機



拆開看一看



調速開關




啟動運行電容




接入開關方向可調





計數對象搞定


接著來

PNP單相高速計數

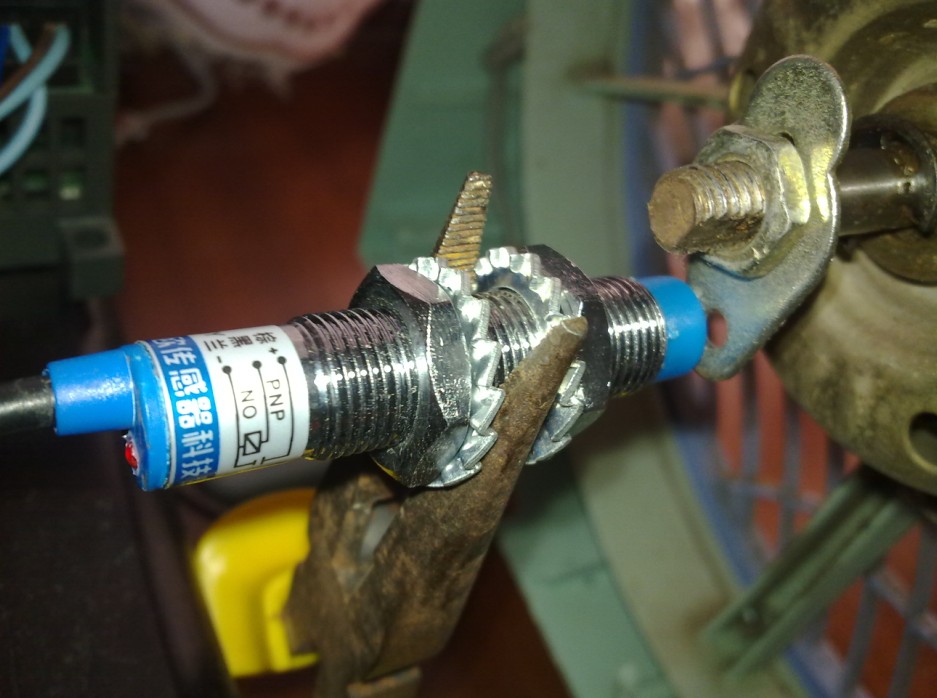

PNP接近開關

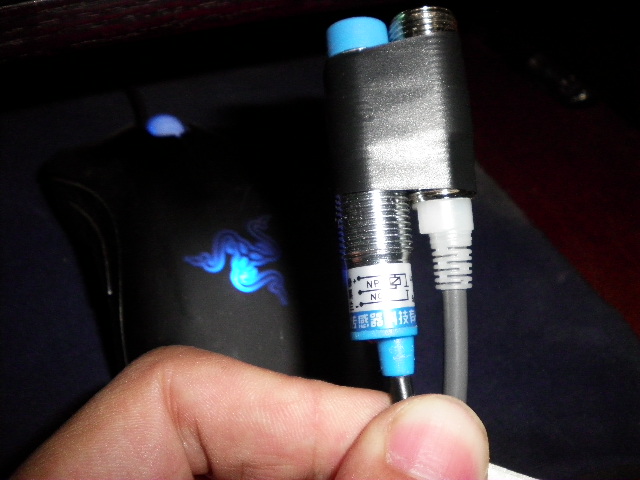

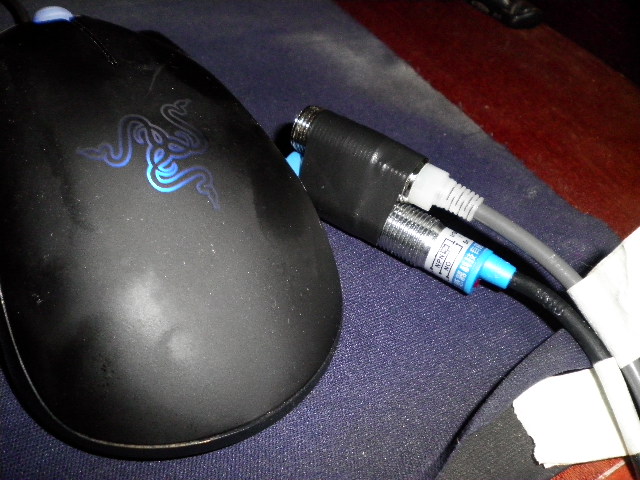

2個NPN接近開關




A B相

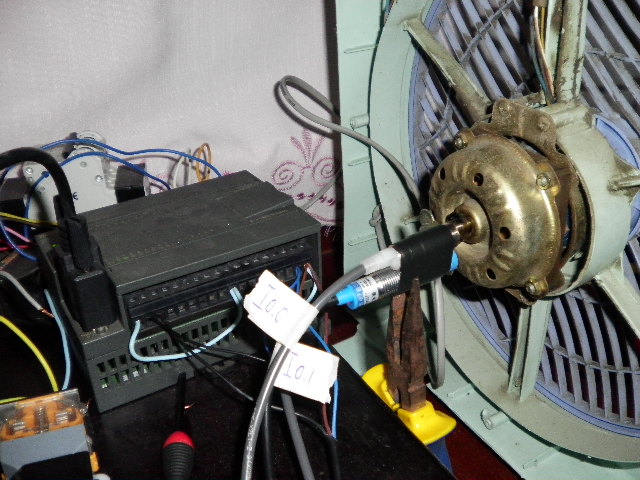

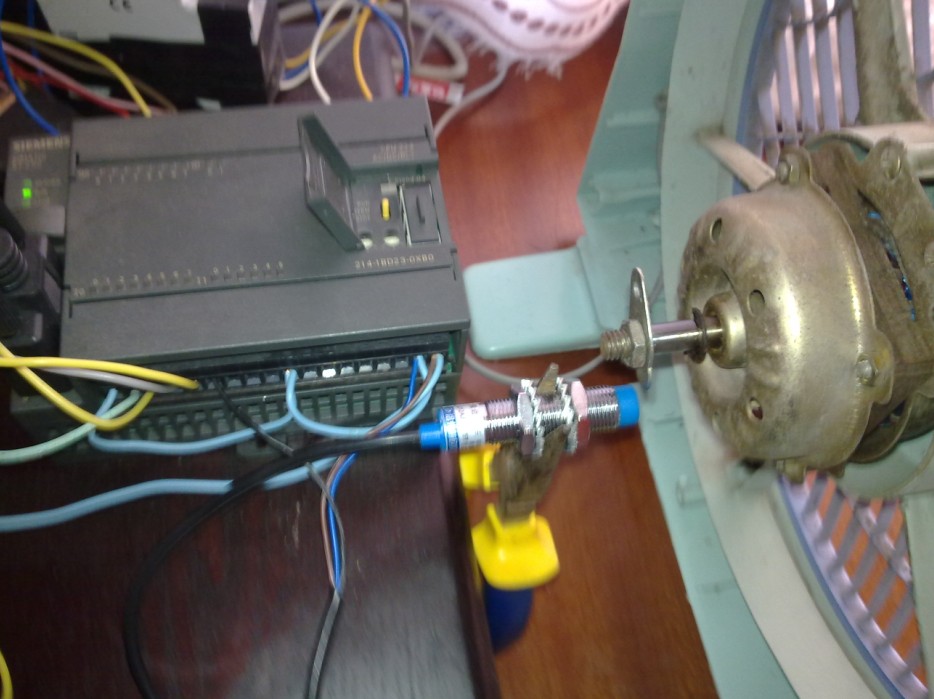

安裝定位完成





鳥瞰圖

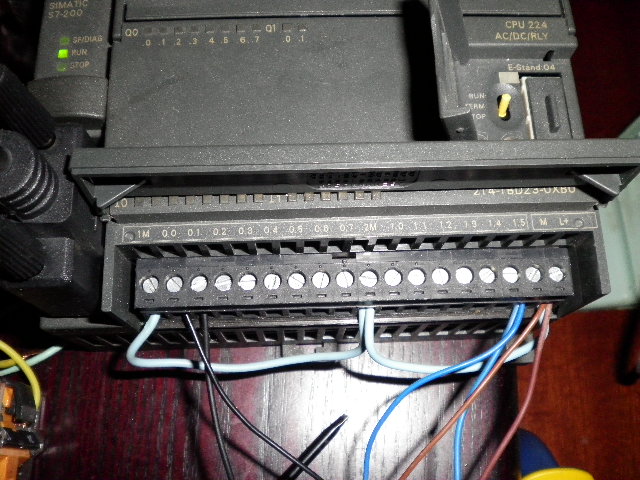

S7-200接線圖

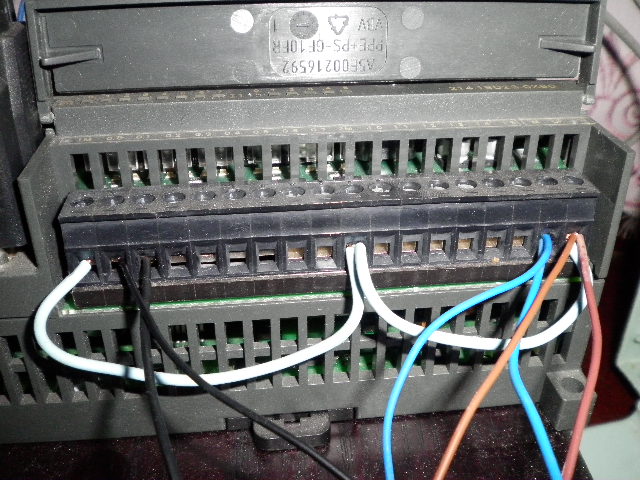

如上圖  此為NPN接線圖

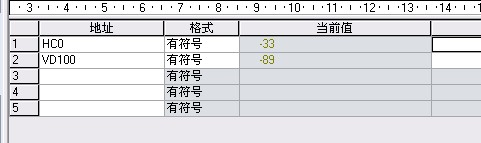

逆時針計數

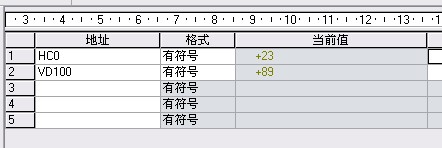

順時針計數


牛，你家里有多少電器要拆，想當年我也把家里電器拆了個遍。

LZ猛啊。。。

這個風扇 速度    太慢  1秒89個脈沖 1分鐘5340脈沖  由于是A B 相  4倍速計數 所以還要除以4   所以才1335轉


還有個吹風機 我看里面的風扇轉的非常快


什么時候去試試的呢

支持原創

精神可嘉！

本來S7-200的某些型號的，通過改變接線方式，可以PNP,NPN使用的啊。

現在只是證實一下


呵呵  以前我一直是這么想  換個接線方式能不能用NPN呢？

精神可嘉！頂你了

改變M端子的電壓即可。在同一組端子上同時接入PNP和NPN的試驗樓主有沒有興趣做呢？
