樓主發表于: 2007-09-01 21:16

只看樓主 | 小中大

LD 00002 誰能賜教一下這段程序怎么畫梯型圖啊
OR 20004
OR 20006
LD 00005
AND NOT 00006
LD 00008
AND NOT 20006
OR LD
AND NOT 01002
OR LD

wyb.oneman

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 208 點
下載積分: 920 分
在線時間: 32(小時)
注冊時間: 2007-08-30
最后登錄: 2025-07-22
查看wyb.oneman的主題 / 回貼

1樓發表于: 2007-09-02 18:53

只看該作者 | 小中大

與呀....什么.什么的;不是太難

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6816 個
工控威望: 38420 點
下載積分: 12112 分
在線時間: 9737(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-11
查看cvlsam的主題 / 回貼

2樓發表于: 2007-09-02 19:48

只看該作者 | 小中大

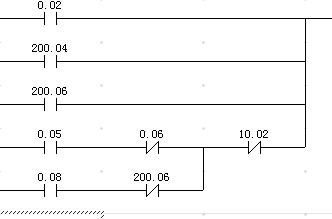

根據樓主的意思LD

由于樓主的指令中沒有輸出，因此這樣的指令在編程器中是無法通過的哦，不過還是可以依據樓主的要求畫出梯形圖的。

821937642

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 385 個
工控威望: 489 點
下載積分: 451 分
在線時間: 96(小時)
注冊時間: 2006-11-15
最后登錄: 2025-06-23
查看821937642的主題 / 回貼

3樓發表于: 2007-09-06 20:26

只看該作者 | 小中大

優化設計，梯形圖最好是倒金字塔如： 000000
0000
0000
000
0

yjp-gyl

忙里偷閑

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 712 個
工控威望: 289 點
下載積分: 2096 分
在線時間: 88(小時)
注冊時間: 2007-04-28
最后登錄: 2018-08-23
查看yjp-gyl的主題 / 回貼

4樓發表于: 2008-04-21 16:27

只看該作者 | 小中大

二樓正解　不過樓主是否應該多學學ＰＬＣ的基礎知識？

同心同德,共建家園

lingandjun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lingandjun的主題 / 回貼

5樓發表于: 2008-04-26 11:37

只看該作者 | 小中大

在cx-programmer中直接用語句表編程就可以了

binbin1981

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 380 個
工控威望: 444 點
下載積分: 60071 分
在線時間: 804(小時)
注冊時間: 2006-12-01
最后登錄: 2025-08-09
查看binbin1981的主題 / 回貼

6樓發表于: 2008-04-28 10:13

只看該作者 | 小中大

這個是不完整的

wan.w.2

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wan.w.2的主題 / 回貼

7樓發表于: 2010-02-01 05:14

只看該作者 | 小中大

歐姆龍官網上有視頻教程
