樓主發表于: 2013-11-19 10:24

只看樓主 | 小中大

我要組八個左右的Q02主單元.
Q單元與Q單元之間用什么連接最好呢?
我非常想用光模塊,如果用光模塊的話在每站的Q單元上要加哪些模塊呢?

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 9084 分
在線時間: 514(小時)
注冊時間: 2008-10-17
最后登錄: 2025-07-25
查看小侯的主題 / 回貼

1樓發表于: 2013-11-20 10:43

只看該作者 | 小中大

應該指的是 QJ71LP21-25來架設MELSECNET/H的網路吧

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110291 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-17
查看zyfzxh的主題 / 回貼

2樓發表于: 2013-11-20 16:33

只看該作者 | 小中大

圖片：

引用
引用樓主hyxjlf于2013-11-19 10:24發表的請教三菱Q系列的連接方式 :
我要組八個左右的Q02主單元.
Q單元與Q單元之間用什么連接最好呢?
我非常想用光模塊,如果用光模塊的話在每站的Q單元上要加哪些模塊呢?

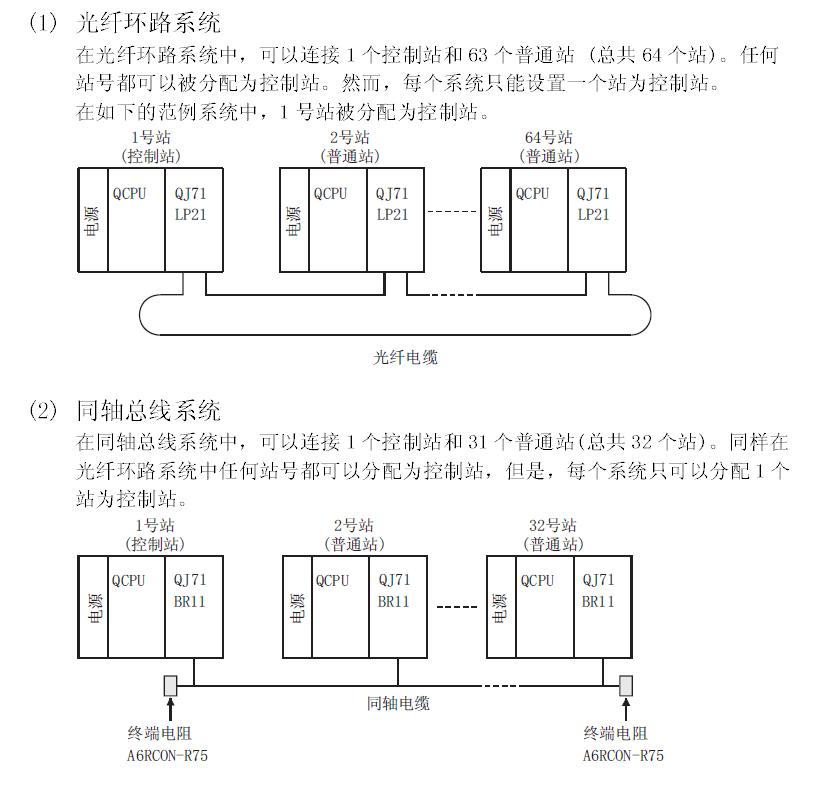

如附圖，光纖和同軸均可

本帖最近評分記錄：

下載積分:+2(hyxjlf) 真誠感謝！

janmen428

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 127 點
下載積分: 463 分
在線時間: 7(小時)
注冊時間: 2013-01-25
最后登錄: 2018-03-22
查看janmen428的主題 / 回貼

3樓發表于: 2013-11-22 15:34

只看該作者 | 小中大

我個人PLC連接部份都是用MODBUS

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 702 個
工控威望: 1915 點
下載積分: 10753 分
在線時間: 929(小時)
注冊時間: 2007-12-01
最后登錄: 2025-08-12
查看hgmgwe的主題 / 回貼

4樓發表于: 2013-11-22 20:37

只看該作者 | 小中大

建議用同軸總線控制模塊，比較常用。

tangguohua

tangguohua

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 221 點
下載積分: 12815 分
在線時間: 66(小時)
注冊時間: 2010-07-10
最后登錄: 2025-08-17
查看tangguohua的主題 / 回貼

5樓發表于: 2013-12-04 00:31

只看該作者 | 小中大

usb，rs232都可以的

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2673(小時)
注冊時間: 2007-03-21
最后登錄: 2025-08-15
查看烏龜船長的主題 / 回貼

6樓發表于: 2013-12-04 08:22

只看該作者 | 小中大

CCLINK 連接也行

jiangbin9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 242 點
下載積分: 3011 分
在線時間: 228(小時)
注冊時間: 2007-10-19
最后登錄: 2025-08-16
查看jiangbin9的主題 / 回貼

7樓發表于: 2013-12-05 10:43

只看該作者 | 小中大

不如用Q03UDECPU，價格稍貴，省下了組網的錢，直接用CPU口以太網通訊

pklon2000

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 180 個
工控威望: 326 點
下載積分: 6381 分
在線時間: 183(小時)
注冊時間: 2008-07-11
最后登錄: 2025-05-07
查看pklon2000的主題 / 回貼

8樓發表于: 2013-12-06 19:19

只看該作者 | 小中大

選用CCLinkIE控制層網絡吧。光纖的。
主站或本地站模塊QJ71GP21-SX，速度可達1Gbps。每個要加入網絡的PLC都需要配這么一個模塊。
