工控人家園 三菱工控論壇 三菱注釋為什么不能區分線圈和觸點

«
1
2
»
Pages: 1/2 Go

luolongwang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 147 點
下載積分: 2630 分
在線時間: 15(小時)
注冊時間: 2013-07-23
最后登錄: 2013-12-10
查看luolongwang的主題 / 回貼

樓主發表于: 2013-07-30 16:09

只看樓主 | 小中大

圖片：

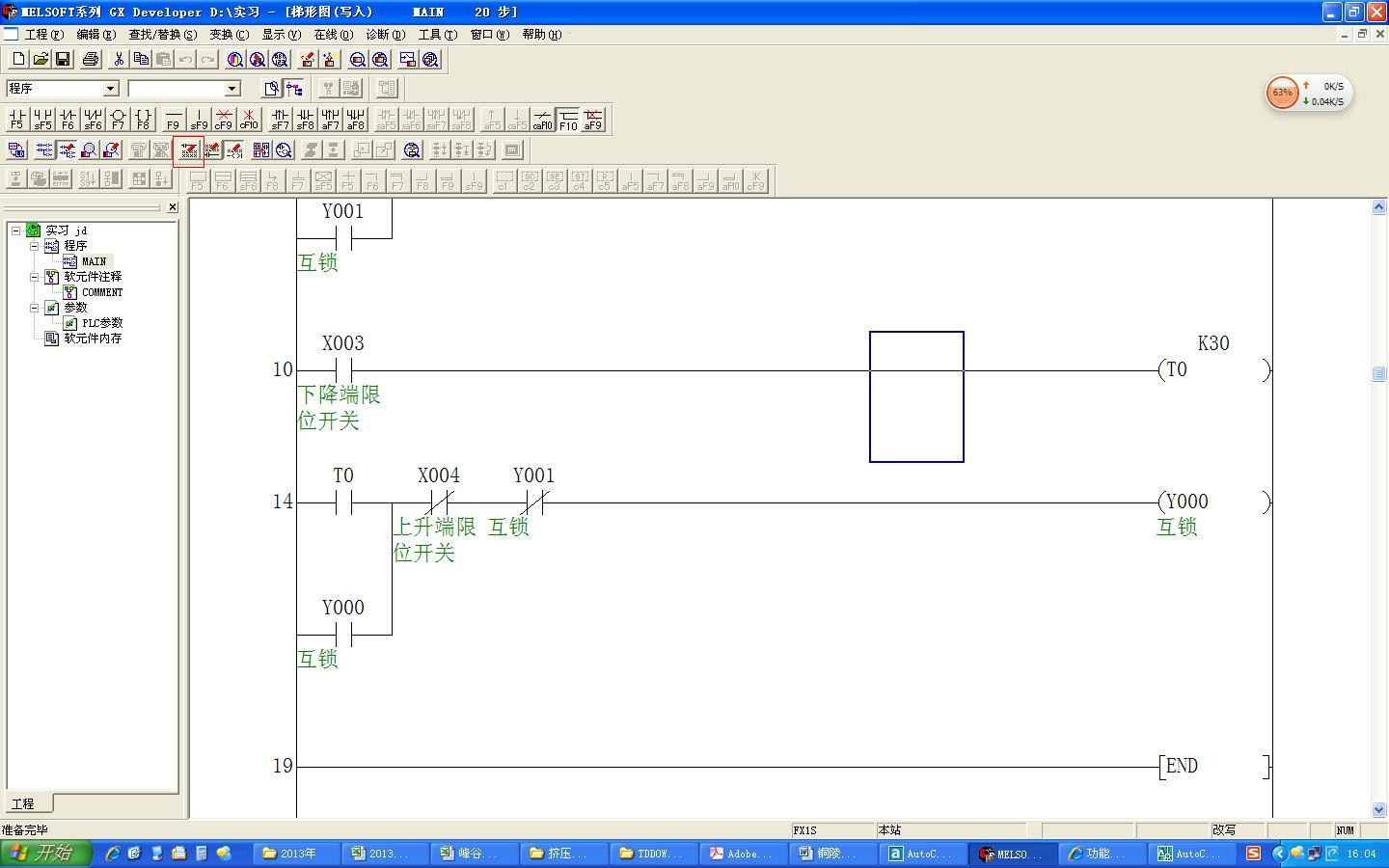

不好意思，剛學，在編程注釋中，線圈和常開觸點都標注為Y000，但是在注釋中，卻不能分開注釋，我試了很多次，都不行，請教一下，如何注釋！另外在編程的梯形圖最右邊如何輸入注釋。

luolongwang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 147 點
下載積分: 2630 分
在線時間: 15(小時)
注冊時間: 2013-07-23
最后登錄: 2013-12-10
查看luolongwang的主題 / 回貼

1樓發表于: 2013-07-30 16:22

只看該作者 | 小中大

我想將Y000線圈標為電機轉動，Y000觸點標為電機轉動互鎖，但是只要輸入其中任何一個，那么Y000都會顯示同樣的注釋，這是為什么呢？

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110291 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-11
查看zyfzxh的主題 / 回貼

2樓發表于: 2013-07-30 18:51

只看該作者 | 小中大

圖片：

引用
引用樓主luolongwang于2013-07-30 16:09發表的三菱注釋為什么不能區分線圈和觸點 :
不好意思，剛學，在編程注釋中，線圈和常開觸點都標注為Y000，但是在注釋中，卻不能分開注釋，我試了很多次，都不行，請教一下，如何注釋！另外在編程的梯形圖最右邊如何輸入注釋。

選擇紅色方框內的選項就好了

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110291 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-11
查看zyfzxh的主題 / 回貼

3樓發表于: 2013-07-30 18:53

只看該作者 | 小中大

引用
引用第1樓luolongwang于2013-07-30 16:22發表的 :
我想將Y000線圈標為電機轉動，Y000觸點標為電機轉動互鎖，但是只要輸入其中任何一個，那么Y000都會顯示同樣的注釋，這是為什么呢？

當然會一樣，因為它們同為Y000

ctx19901210

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 147 點
下載積分: 461 分
在線時間: 23(小時)
注冊時間: 2013-04-01
最后登錄: 2023-09-25
查看ctx19901210的主題 / 回貼

4樓發表于: 2013-07-31 10:15

只看該作者 | 小中大

不管什么元件。同一個元件的注釋都是一樣的

qq5163077

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 103 個
工控威望: 217 點
下載積分: 523 分
在線時間: 40(小時)
注冊時間: 2010-04-07
最后登錄: 2022-09-30
查看qq5163077的主題 / 回貼

5樓發表于: 2013-07-31 13:04

只看該作者 | 小中大

哪種PLC都一樣吧，如果想不一樣就用中間繼電器M表示。多用幾個都沒關系最后在全部指向Y0

luolongwang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 147 點
下載積分: 2630 分
在線時間: 15(小時)
注冊時間: 2013-07-23
最后登錄: 2013-12-10
查看luolongwang的主題 / 回貼

6樓發表于: 2013-07-31 15:16

只看該作者 | 小中大

圖片：

不好意思，如圖中，Y000、Y001、Y003三個線圈和他們的常開點卻都可以標注不同的意思，我也一直沒有弄明白。另外右邊母線外是怎么標注的，我試了很多次都不行。麻煩大家了！

luolongwang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 147 點
下載積分: 2630 分
在線時間: 15(小時)
注冊時間: 2013-07-23
最后登錄: 2013-12-10
查看luolongwang的主題 / 回貼

7樓發表于: 2013-07-31 15:18

只看該作者 | 小中大

引用
引用第2樓zyfzxh于2013-07-30 18:51發表的 :

選擇紅色方框內的選項就好了

我就是用的這個“注釋編輯”，但是不行。

xuyanliang

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 15 個
工控威望: 147 點
下載積分: 953 分
在線時間: 40(小時)
注冊時間: 2013-07-30
最后登錄: 2021-09-09
查看xuyanliang的主題 / 回貼

8樓發表于: 2013-08-01 04:07

只看該作者 | 小中大

俺也試了，也還是沒能分開標注，哪位老師說一下，謝謝!

dw123456

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 275 點
下載積分: 959 分
在線時間: 241(小時)
注冊時間: 2012-12-22
最后登錄: 2020-05-19
查看dw123456的主題 / 回貼

9樓發表于: 2013-08-03 08:16

只看該作者 | 小中大

因為那是文檔

30880813

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 1048 點
下載積分: 724 分
在線時間: 69(小時)
注冊時間: 2012-11-15
最后登錄: 2024-11-05
查看30880813的主題 / 回貼

10樓發表于: 2013-08-03 08:50

只看該作者 | 小中大

可以在左邊標注的

gongling888

gongling

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的主題 / 回貼

11樓發表于: 2013-08-03 11:22

只看該作者 | 小中大

6樓的方法很好用，意思是在程序中，用輔助繼電器觸點代替輸出繼電器觸點，最后，該輔助繼電器的常開點驅動輸出繼電器線圈，例如：M1代替Y1在程序中編寫，最后，LD M1 OUT Y1，這樣還有一個好處，修改輸入、輸出點時減少出錯機會。

«
