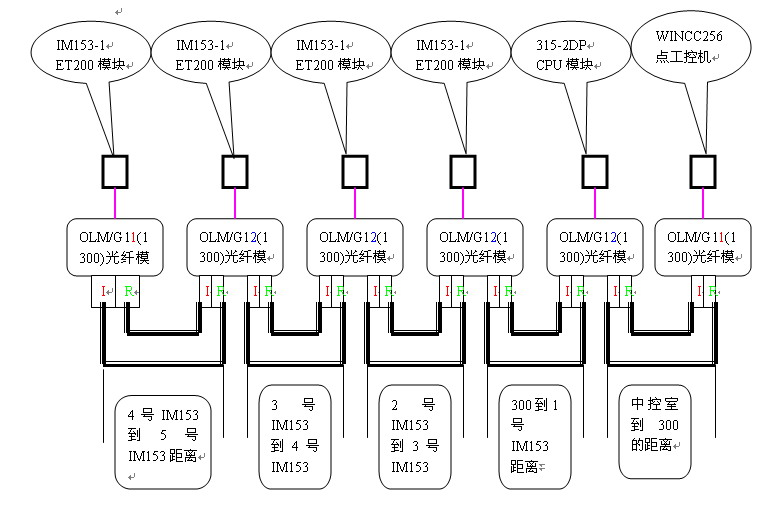

以上是系統的連接示意圖：現在我做的硬件選型如下：


以上采用西門子的ProfiBUS光纖通訊，里面還有些遺漏的東西，以及不確定的型號，那位高手能幫我補充完整？或者提供一下類似案例鏈接。在此先謝謝了。
【問題1】光纖我應該用什么光纖好？單模的還是多模的？塑料的還是玻璃的？區分在那里？請寫下訂貨號。對應的光纖接頭、剝線工具都是什么？對應的光纖鏈接模塊用什么好（穩定、成本角度考慮）？

【問題2】光纖的通信速率設定在那里設定？與光纖的波長、直徑有怎樣的關系？

【問題3】在STEP7 軟件里面我都需要組態那些內容？

【問題4】上面的方案我用的是：總線模式的，通過光纖延長距離。信號是：電信號→→光信號→→電信號，這個方案那里有錯誤或遺漏的地方？

1.光纖的選擇跟通訊距離有關。
A，純粹從距離來看，優先選擇單模和選擇OLM模塊；
B，但是從經濟上來說，考慮又有所不同，由于你不是環網，可以考慮使用帶光纖的IM153-2。子站之間的距離也跟選擇有關，如果小于50米，可以考慮選擇塑料；小于300米，考慮使用PCF光纖。PCF光纖只能購買已經安裝好接頭的光纖，不宜穿管安裝。
C，具體型號我暫時不方便

2.光纖的通信速率無需設定，跟選擇介質有關

3.step7中可以將光纖看為透明的

4.方案不好說，比較還有很多數據看不到。從經濟上考慮，距離遠也不一定要全部使用OLM。

我這個方案，哪邊沒要求組環網的，如果組的話，以恒：是不是我將兩邊的G11換成G12然后，穿2根光纖就可以了啊？
如果我的兩個站點之間的通訊距離超過300米呢？假如是2.5公里，我中間是不是要加RS485光纖中繼器？
另外，如果不用光纖的話，這個方案你會怎么考慮？

請高手指點一下：
cvlsam 給點意見。

環網需要選擇有2個光口的OLM即可。通訊距離如果超過300米,那就需要選擇OLM/G12或者OLM/G12-1300


另外，如果環境比較好，直接使用DP總線（也就是我們常用的雙絞屏蔽線）也相對經濟一點

謝謝以恒！有光纖的選型資料么？給發個。
我看了一些資料，光纖有塑料的、PCF、玻璃之分，有單模、多模之分，亂七八糟的，我都不知道具體的該用些什么了

相關資料已經發送到你的郵箱，請查收！

高手啊，頂了

高手
真是高手
能不能教教我
聯系電話

功能上可以替代西門子的OLM G11/12光纖鏈路模塊（價格不及西門子的1/2甚至1/3）：

Profibus總線光端機,3M(可選～12M)自適應,DP標準DB9接口,多/單模單光口,35mmDIN,告警繼電器,DC9-30V冗余雙電源
