工控人家園 綜合討論 程序寫好后，邏輯測試怎么看？

anruyi123456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 198 點
下載積分: 665 分
在線時間: 29(小時)
注冊時間: 2009-09-09
最后登錄: 2012-12-28
查看anruyi123456的主題 / 回貼

樓主發表于: 2009-10-12 13:28

只看樓主 | 小中大

圖片：

邏輯測試時要看哪些東西那？
圖中的藍色點是不是表示該信號是OFF狀態的？

zhaoyang4505

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhaoyang4505的主題 / 回貼

1樓發表于: 2009-10-12 13:32

只看該作者 | 小中大

藍色表示OFF，那ON用什么表示呢？

順裕木業

開心果

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 247 點
下載積分: 8368 分
在線時間: 115(小時)
注冊時間: 2009-08-26
最后登錄: 2018-04-26
查看順裕木業的主題 / 回貼

2樓發表于: 2009-10-12 14:10

只看該作者 | 小中大

可以通過邏輯測試強制來檢測程序運行是否正常，檢測線圈，時間繼電器，計數器，是否動做

順裕木業

開心果

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 247 點
下載積分: 8368 分
在線時間: 115(小時)
注冊時間: 2009-08-26
最后登錄: 2018-04-26
查看順裕木業的主題 / 回貼

3樓發表于: 2009-10-12 14:18

只看該作者 | 小中大

你可以三找菱PLC 編程視頻好好學習一下，藍色表示ON ，這是學習PLC 最簡單的常識

qinshengyue

是我，別開槍！

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的主題 / 回貼

4樓發表于: 2009-10-12 14:30

只看該作者 | 小中大

圖片：

圖中的藍色點是表示該信號是ON狀態
當然顯示色是可改變的

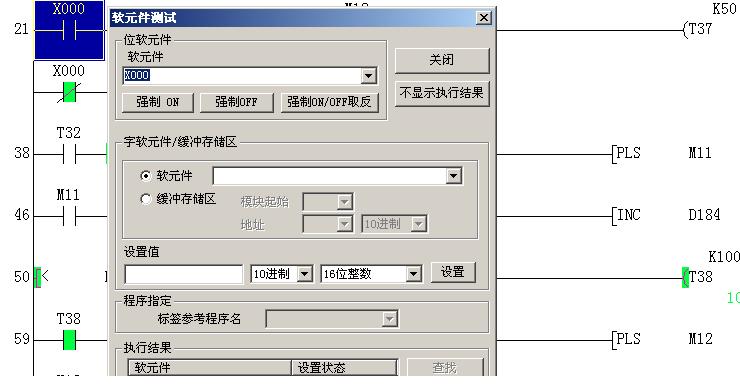

在樓主那個狀態下，點擊鼠標左鍵到你想要模擬按鈕動作的觸點上，再點擊鼠標右鍵彈出下拉菜單，選“軟元件測試”，彈出“軟元件測試”對話框，如圖所示，你想強制ON也好，強制OFF也好，就看你的程序了！ [attachment=29903]

niu_niu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niu_niu的主題 / 回貼

5樓發表于: 2009-10-12 14:32

只看該作者 | 小中大

藍色的為ON,無色的為OFF

檢查程序,按"Tools:菜單下的下拉菜單"Check program",如附圖1,
再選擇你要檢查的內容,按"Execute",下面會顯示程序是否有錯誤

yaoxudong

我的QQ:354768692，電話是：13961670034

級別: 略有小成

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 377 個
工控威望: 455 點
下載積分: 1102 分
在線時間: 68(小時)
注冊時間: 2007-08-04
最后登錄: 2024-07-09
查看yaoxudong的主題 / 回貼

6樓發表于: 2009-10-12 20:23

只看該作者 | 小中大

我只知道三菱可以簡單的測試，不知能不能在線測試修改，我每一次都退出是修改好了再重新測試，感覺不如OMRON靈活方便

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

7樓發表于: 2009-10-13 21:15

只看該作者 | 小中大

點邏輯測試的“開始”，下拉菜單中選“監視”右移選“軟元元件件內存測試”或“時序圖監視”，然后登陸軟元件，。。。。。。。雙擊軟元件就是強制切換軟元件狀態，這方法還是很簡單，直觀的

簽名無效了，麻雀不見了！

七夕

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看七夕的主題 / 回貼

8樓發表于: 2009-10-14 17:55

只看該作者 | 小中大

藍色表示OFF，那ON用什么表示呢

a8897044

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 282 點
下載積分: 859 分
在線時間: 25(小時)
注冊時間: 2007-12-20
最后登錄: 2024-09-13
查看a8897044的主題 / 回貼

9樓發表于: 2009-10-16 16:19

只看該作者 | 小中大

一般ON有顏色 OFF沒顏色...
