工控人家園 綜合討論 兩個RS422與PLCRS232通迅能并連一起嗎

kslhf521

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 209 點
下載積分: 612 分
在線時間: 50(小時)
注冊時間: 2009-12-06
最后登錄: 2024-01-09
查看kslhf521的主題 / 回貼

樓主發表于: 2019-08-21 10:53

只看樓主 | 小中大

圖片：

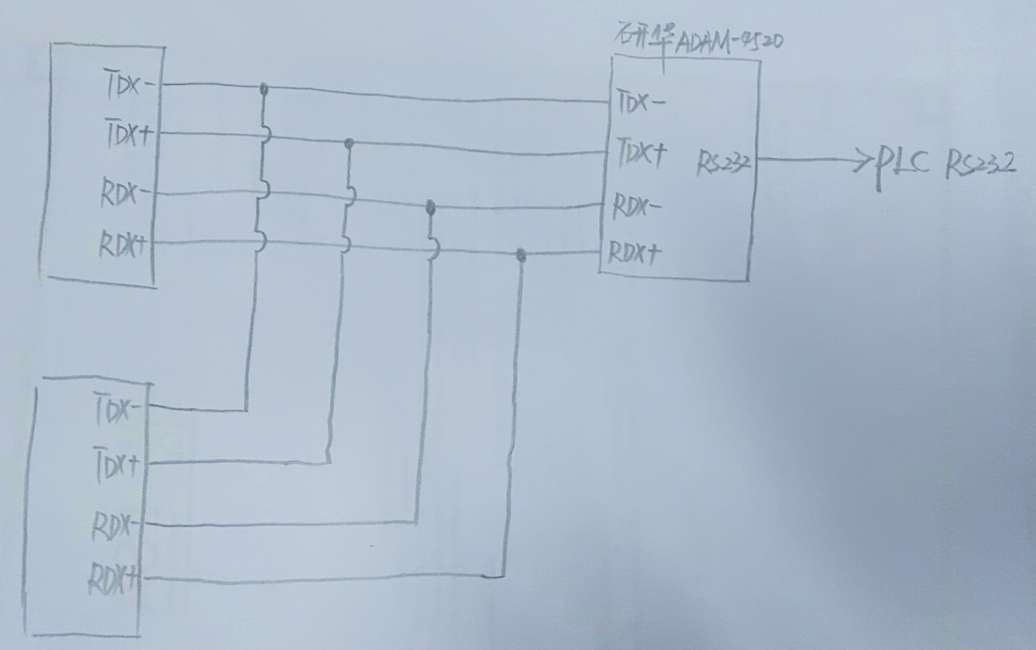

兩個RS422與PLCRS232通迅能并連一起嗎
如圖所示

[ 此帖被kslhf521在2019-08-21 13:16重新編輯 ]

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1378 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

1樓發表于: 2019-08-21 10:56

只看該作者 | 小中大

232轉422，理論上要加電阻吧
還有232一般是一對一，你這樣做，如果兩個422發不一樣的信號，會不會有靈異事件發生

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

kslhf521

級別: 略有小成

發送短信
加為好友

2樓發表于: 2019-08-21 11:08

只看該作者 | 小中大

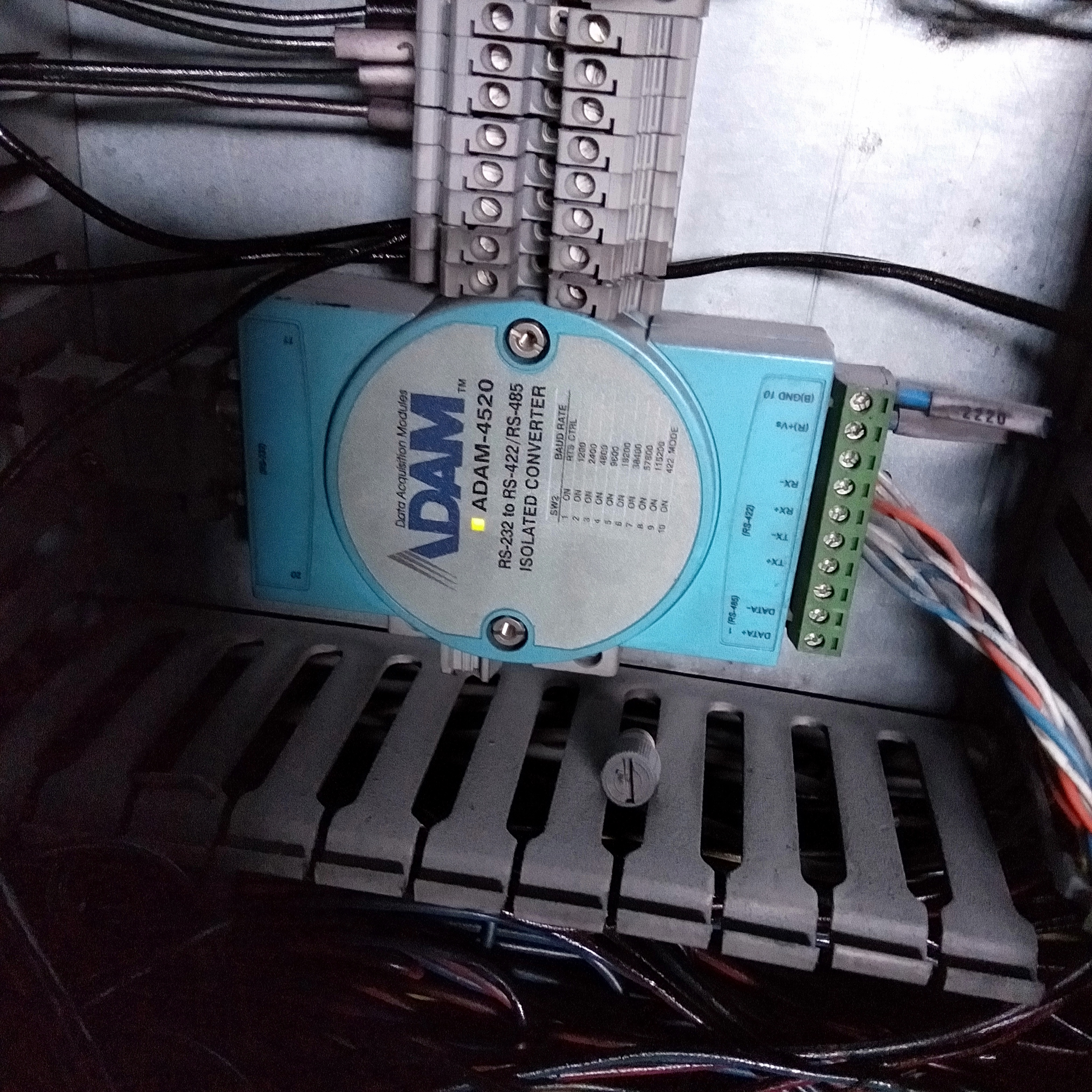

有一個研華的422轉232的模塊

342703002

三菱歐姆龍基恩士松下信捷PLC編程電話18929142571

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 337 個
工控威望: 2043 點
下載積分: 2506 分
在線時間: 756(小時)
注冊時間: 2008-04-18
最后登錄: 2025-04-02
查看342703002的主題 / 回貼

3樓發表于: 2019-08-21 11:17

只看該作者 | 小中大

圖紙畫錯了

東莞兼職，三菱，歐姆龍，基恩士，松下，信捷PLC編程
電話/微信： 18929142571 李生
本人9年以上PLC編程經驗，程序穩定，操作方便靈活，價格實惠。

kslhf521

級別: 略有小成

發送短信
加為好友

4樓發表于: 2019-08-21 13:14

只看該作者 | 小中大

圖片：

已修改謝謝關注

gaoyingchun

GaoYingChun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 313 點
下載積分: 2933 分
在線時間: 117(小時)
注冊時間: 2016-05-06
最后登錄: 2025-08-19
查看gaoyingchun的主題 / 回貼

5樓發表于: 2019-08-22 11:01

只看該作者 | 小中大

你反過來畫，就明白了
PLC是RS232端口，控制RS422設備，中間用轉換器轉了一下

342703002

三菱歐姆龍基恩士松下信捷PLC編程電話18929142571

級別: 工控俠客

發送短信
加為好友
QQ聯系

6樓發表于: 2019-08-22 14:57

只看該作者 | 小中大

圖紙還是錯的，發射和接收要交互。

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 418 點
下載積分: 1009 分
在線時間: 174(小時)
注冊時間: 2008-08-23
最后登錄: 2025-08-23
查看sjbandmm的主題 / 回貼

7樓發表于: 2019-08-22 20:05

只看該作者 | 小中大

顯然是可以的，不過422側設備只能作為從站，不能主動發送信息，只有在收到232側主站的命令后才能響應信息，否則報文信息就亂套了。

lch8478

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 429 點
下載積分: 1280 分
在線時間: 274(小時)
注冊時間: 2016-07-13
最后登錄: 2025-08-25
查看lch8478的主題 / 回貼

8樓發表于: 2019-08-22 22:31

只看該作者 | 小中大

標題誤導人，RS232通過轉換器以后就不是RS232了，都是RS422當然可以連接了。看標題還以為要直接拿232和422并..........
