工控人家園 綜合討論 PLC輸出回路并接電阻再接地有什么作用？

小飛哥飛

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 132 點
下載積分: 762 分
在線時間: 7(小時)
注冊時間: 2017-01-24
最后登錄: 2021-06-23
查看小飛哥飛的主題 / 回貼

樓主發表于: 2017-03-04 09:13

只看樓主 | 小中大

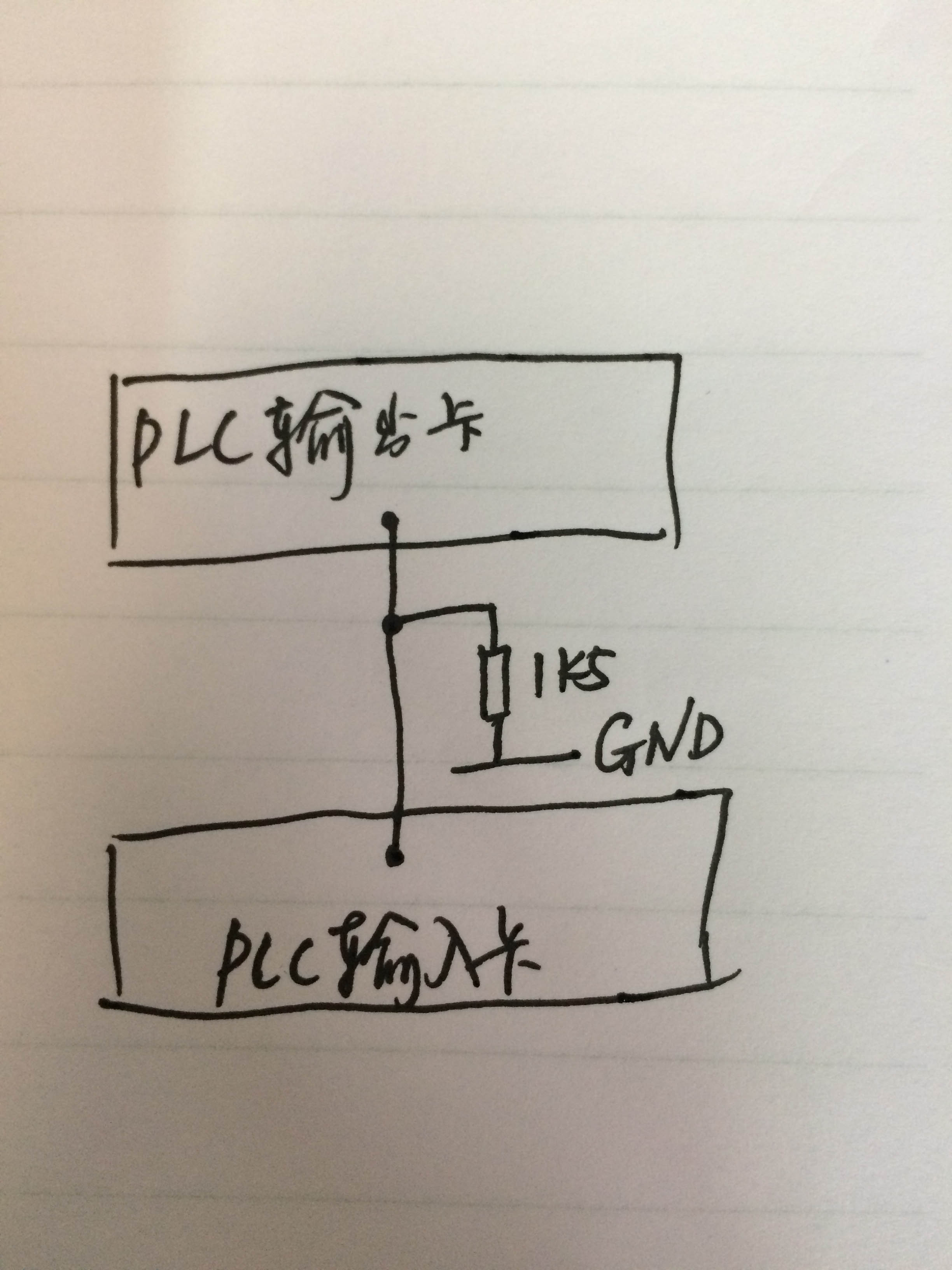

圖中就是PLC輸出到另外一個PLC,中間并接了一個1K5的電阻再接地，PLC輸出是DC24V，那并接1K5電阻并接地有什么作用呢？
