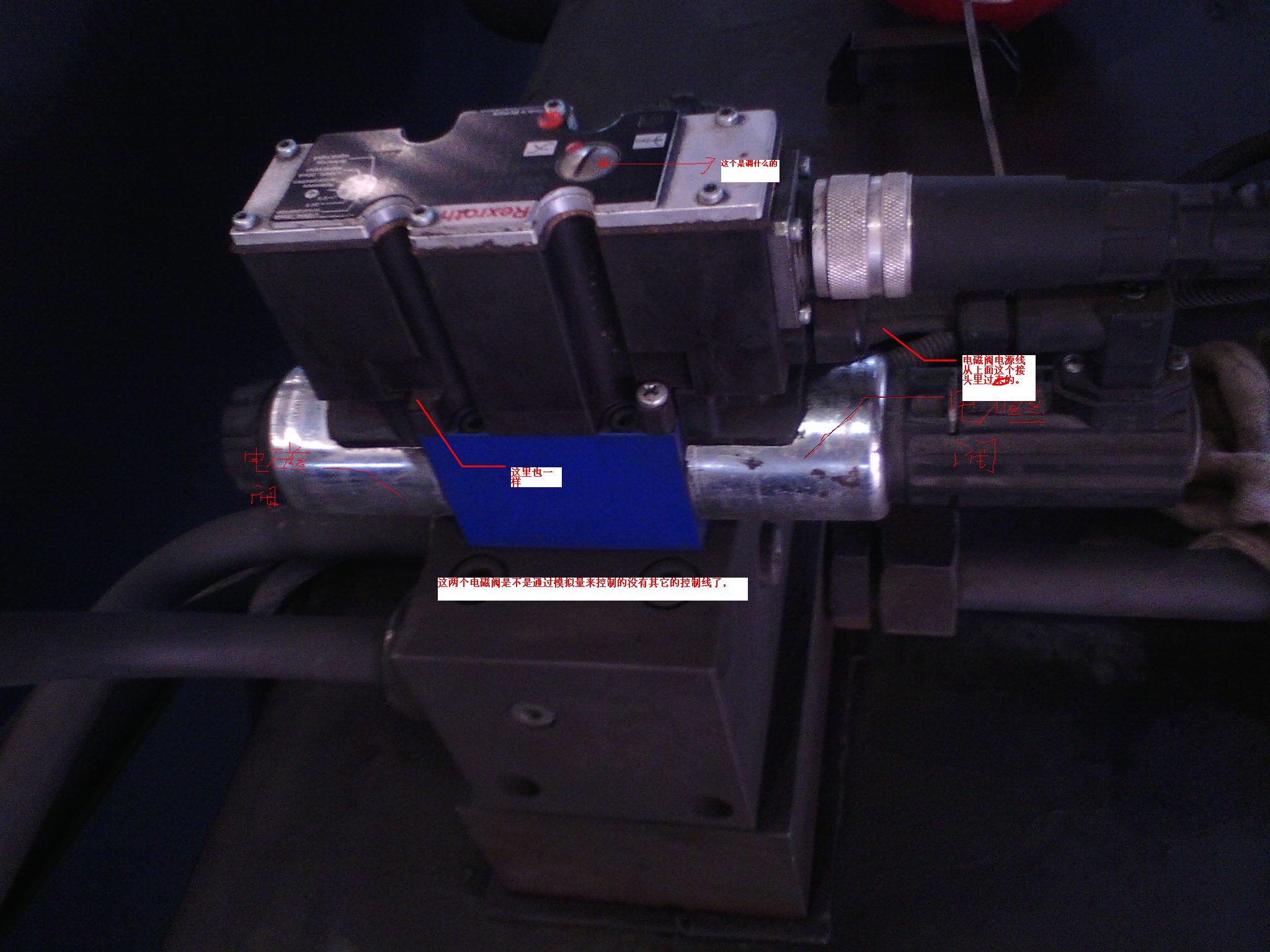

各位工控師傅們，今天看到一折彎機上的電液比例閥有幾個接線端子，上面有模批量信號，不知哪個是輸入哪個是輸出，由于是英語的看不懂，有兩組模批量是不是一個輸入一個輸出呀，也就是一個控制信號一個反饋信號呀，我把圖畫上來看一下，

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 71172 分
在線時間: 759(小時)
注冊時間: 2008-01-07
最后登錄: 2025-08-19
查看和諧共贏的主題 / 回貼

1樓發表于: 2013-12-31 16:45

只看該作者 | 小中大

是博世的嗎

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 71172 分
在線時間: 759(小時)
注冊時間: 2008-01-07
最后登錄: 2025-08-19
查看和諧共贏的主題 / 回貼

2樓發表于: 2013-12-31 16:46

只看該作者 | 小中大

有型號的話，百度一下。呵呵呵

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

3樓發表于: 2013-12-31 17:11

只看該作者 | 小中大

英語看不懂可以在網上翻譯。

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

4樓發表于: 2013-12-31 17:24

只看該作者 | 小中大

你畫的不是很清楚D和E是模擬輸入C和F是輸出信號不過這個F應該輸出LVDT信號的你是不是寫錯了

auto

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 64 個
工控威望: 1167 點
下載積分: 2619 分
在線時間: 65(小時)
注冊時間: 2012-09-20
最后登錄: 2017-05-11
查看auto的主題 / 回貼

5樓發表于: 2014-01-01 07:56

只看該作者 | 小中大

修過ATOS的電液比例閥，你畫的不清楚·，外接4根線，兩個24V供電的，兩個信號線，4-20ma，你參考一下，

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6507 個
工控威望: 7515 點
下載積分: 110291 分
在線時間: 4852(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-17
查看zyfzxh的主題 / 回貼

6樓發表于: 2014-01-01 18:15

只看該作者 | 小中大

引用
引用樓主何工控學于2013-12-31 14:16發表的電液比例閥的線號功能 :
各位工控師傅們，今天看到一折彎機上的電液比例閥有幾個接線端子，上面有模批量信號，不知哪個是輸入哪個是輸出，由于是英語的看不懂，有兩組模批量是不是一個輸入一個輸出呀，也就是一個控制信號一個反饋信號呀，我把圖畫上來看一下，

兄弟整個清楚點的圖呀
若果沒有錯的話
A和B接直流24V電源，A接正極，B接負極
D和E是模擬量輸入，D是信號的正端，E是信號的參考端（也可以理解為負端）
F和C是模擬量輸出，F是信號的正端，C是信號的參考端（也可以理解為負端）
O的話你已知識地線

[ 此帖被zyfzxh在2014-01-01 18:27重新編輯 ]

本帖最近評分記錄：

下載積分:+5(何工控學) 真誠感謝！謝謝你的指點 ..
