    公司要給設備加一個放料收料裝置，材料是塑料膜卷狀，每盤有100至400米不等，有多種型號，厚度也不同。將一盤材料放在放料側電機上，引出料頭固定在收料側電機上，放料電機與收料電機同時運轉，整個過程要保持材料的速度和張力不變。在運行過程中，材料可以往相反的方向旋轉。 電機是220V單相電機，25W。
     沒做過張力控制的方案，我的想法是這樣，放料電機與收料電機用可接收外部模擬量信號的調速器控制，用帶模擬量輸出的超聲波檢測，檢測料盤直徑的變化輸入到PLC模擬量輸入模塊。通過程序計算變化輸出到模擬量輸出模塊控制電機速度。使放料電機與收料電機的速度成比例變化，來保持材料張力 。
    還請高手指導這樣控制是否行的通？還有哪些方法可以實現？

引用

引用第1樓1003579819于2013-04-28 13:43發表的  :
可以用彈簧不？調節彈簧的拉力

因電機帶減速機，電機不轉時阻力就比較大，所以運轉時從動軸電機也要隨動運轉。加彈簧只能增加張力不能減小。

加一個磁粉離合器就可以了，

同意3樓的意見，如果要求不高的話在放卷處加一個磁粉離合器是一個比較簡單的方法

張力大小？精度要求？

引用

引用第6樓youzhiwei8于2013-04-28 20:57發表的  :
薄膜太薄，用磁粉可能不行，用張力傳感器+PID控制

塑料膜寬度150mm  用哪種張力傳感器好？

引用

引用樓主絕世精靈于2013-04-28 13:34發表的 請教放料收料 張力控制問題 :
    公司要給設備加一個放料收料裝置，材料是塑料膜卷狀，每盤有100至400米不等，有多種型號，厚度也不同。將一盤材料放在放料側電機上，引出料頭固定在收料側電機上，放料電機與收料電機同時運轉，整個過程要保持材料的張力不變。在運行過程中，材料可以往相反的方向供給。 電機是220V單相電機，25W。
     沒做過張力控制的方案，我的想法是這樣，放料電機與收料電機用可接收外部模擬量信號的調速器控制，用帶模擬量輸出的超聲波檢測，檢測料盤直徑的變化輸入到PLC模擬量輸入模塊。通過程序計算變化輸出到模擬量輸出模塊控制電機速度。使放料電機與收料電機的速度成比例變化，來保持材料張力 。
    還請高手指導這樣控制是否行的通？還有哪些方法可以實現？

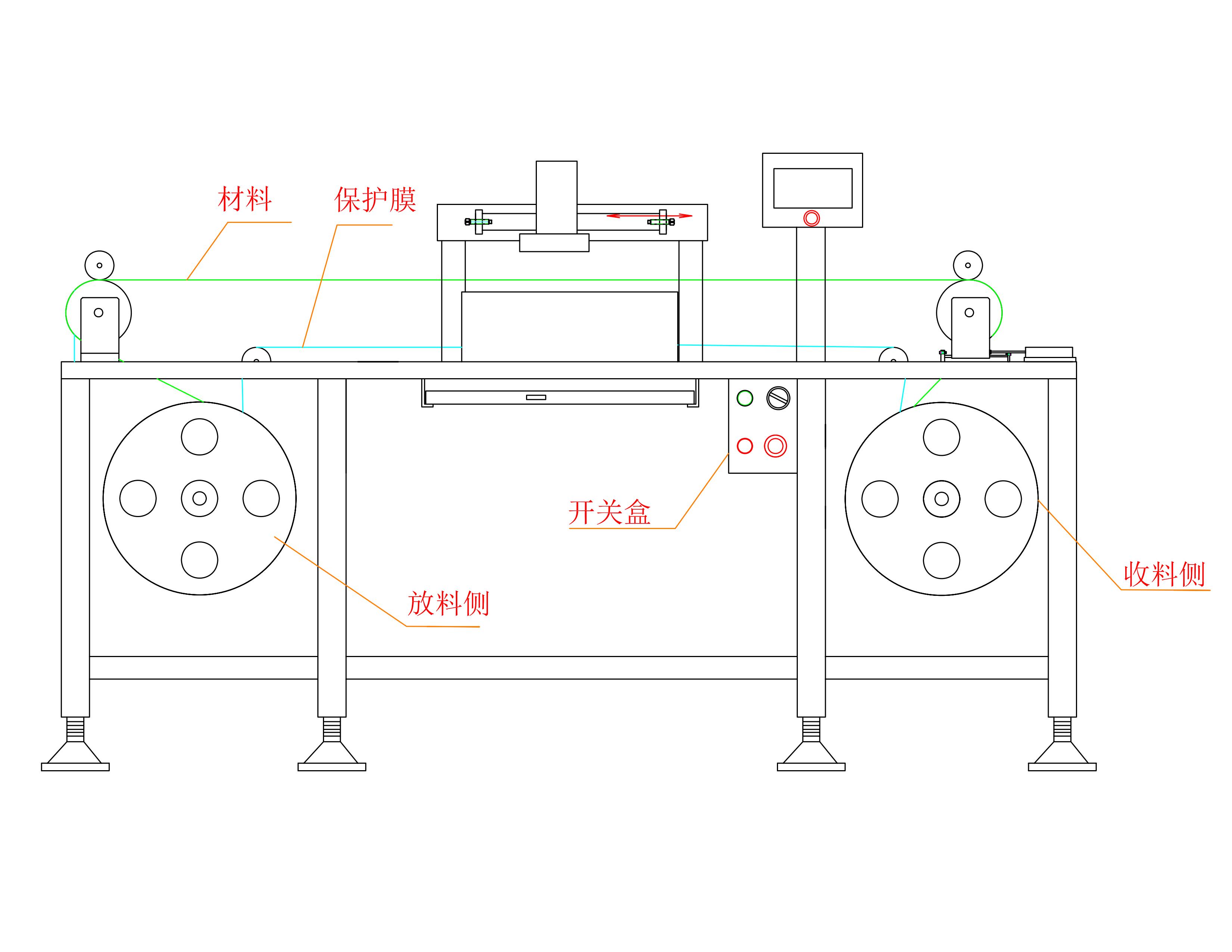

[attachment=105258]

您是要收放捲外加齊速嗎?可以不用那樣麻煩 國產變頻器即可以作到您的需求eh600W系列或是EH800都可以

電機是單相電容運轉電機，220V   25W,,有控制這種電機的變頻器嗎？

我說我的方案,將放卷與收卷都放到輸送帶上,前后倆個卷都考輸送帶帶動.即可不用考慮速度匹配的問題,特別對于薄膜收放卷!

樓主，你的方案不行的。
專業代理三菱張力控制，磁粉，提供技術支持，有需求者加本人ＱＱ留言

一,保正收卷的線速度恒速(卷徑計算);
二,在材料放卷和保護膜放卷出來的處分別裝一個會滾動的浮動輥.輥的另一頭掛調整張力用的鐵塊.,支點處再裝個電位器,電位器的實時反饋來控制材料和保護膜電機的速度追蹤......
    這樣就不管材料和保護膜的卷徑和厚度...開機時就設定線速和收卷的卷徑就行了,,,,方便......

張力控制最簡單的方法是用力矩電機，復雜一點的有n多種
