工控人家園 綜合討論 光電信號如何控制220v電機？

gali1120107

漫漫長路，吾將上下而求索。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的主題 / 回貼

樓主發表于: 2012-11-20 22:50

只看樓主 | 小中大

圖片：

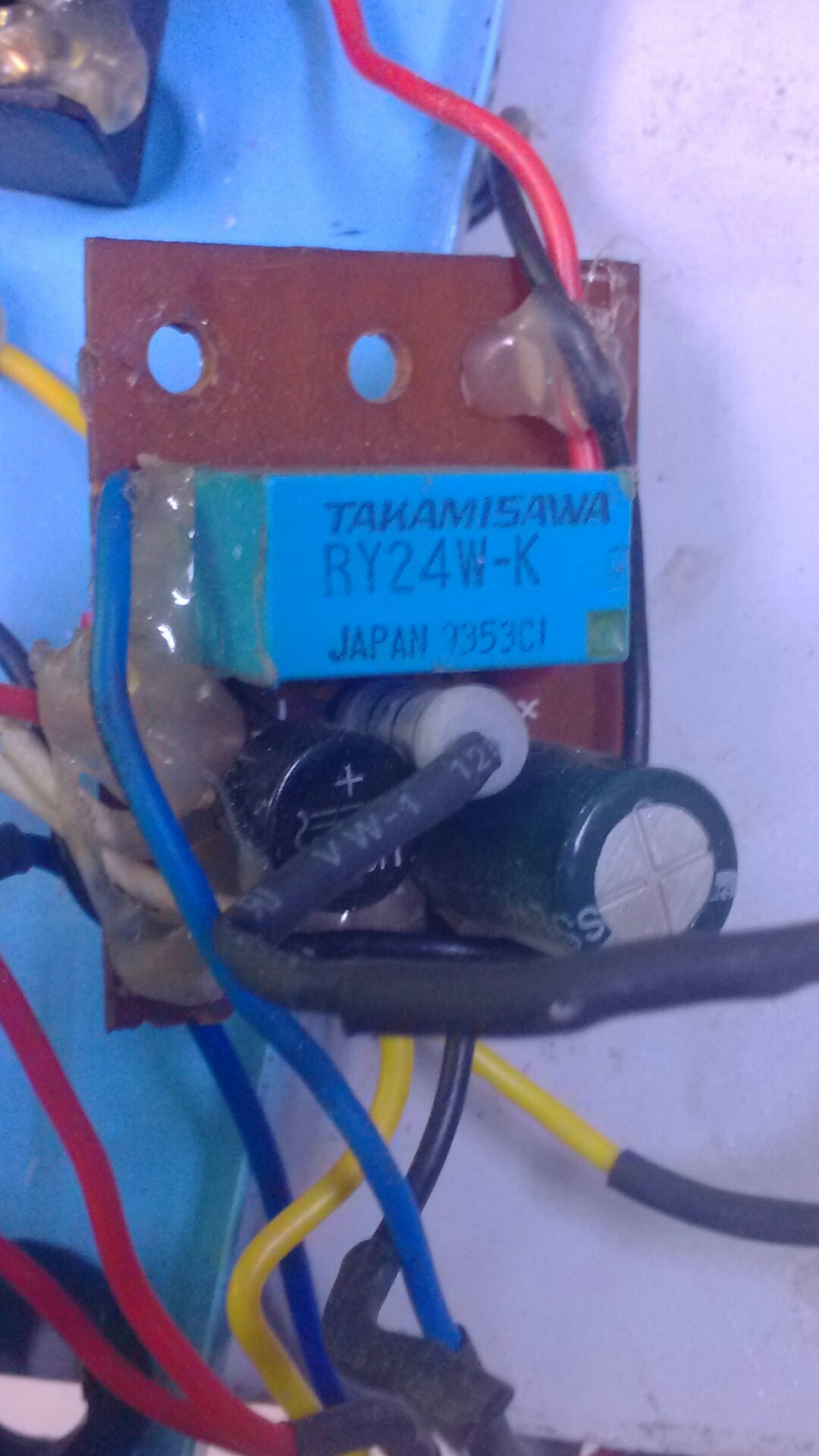

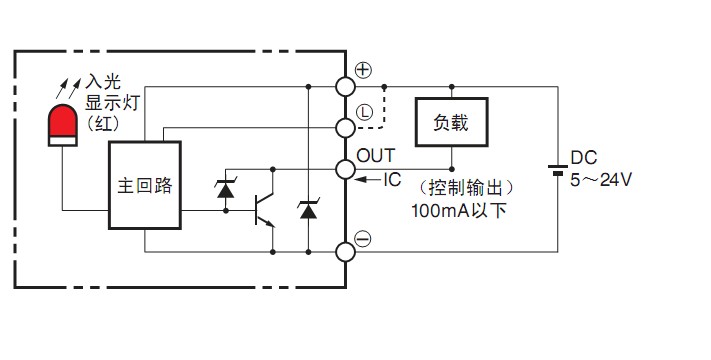

這是光電接過來的小板，接有24v電源，控制微型繼電器來控制電機。不明白光電信號如何弄成觸點信號，有誰能解釋下嗎？實際上負載部分接了一個微型繼制歐電器，控制歐姆龍的24V繼電器，從而控制電機。這個光電不是對射的，只有反射。

[ 此帖被gali1120107在2012-11-23 21:11重新編輯 ]

xcw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 181 個
工控威望: 322 點
下載積分: 2823 分
在線時間: 345(小時)
注冊時間: 2011-07-18
最后登錄: 2014-06-11
查看xcw的主題 / 回貼

1樓發表于: 2012-11-21 10:52

只看該作者 | 小中大

用光電的通斷控制繼電器線圈啊，在使用繼電器的觸點控制電機吧。

上班=上墳

liuchengji20

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的主題 / 回貼

2樓發表于: 2012-11-21 10:57

只看該作者 | 小中大

光電開關拿到信號后，信號線會與繼電器線圈的串聯起來形成回路，導通繼電器，用繼電器的常開導通電機的回路。

Made wish ，517029687

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1862(小時)
注冊時間: 2011-04-17
最后登錄: 2025-08-07
查看陳大圍的主題 / 回貼

3樓發表于: 2012-11-22 20:36

只看該作者 | 小中大

樓上兩位說的都對，就是這樣的餓

專心學工控技術，請各位幫忙指教

小小少

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的主題 / 回貼

4樓發表于: 2012-11-23 07:17

只看該作者 | 小中大

光電接在繼電器線圈上，電機接在繼電器常開點上！

651290365

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的主題 / 回貼

5樓發表于: 2012-11-23 08:37

只看該作者 | 小中大

光電一個接24V，一個接零線，還有一個信號線，光電開關一有感應到，零線和信號線會導通，接1個24繼電器，220V電機線零線接在繼電器接點上，低電壓帶就可以做控制回路了

xujian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2025-08-09
查看xujian的主題 / 回貼

6樓發表于: 2012-11-23 08:50

只看該作者 | 小中大

光電開關控制繼電器，繼電器控制電機

ymr78419972

宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

7樓發表于: 2012-11-23 08:51

只看該作者 | 小中大

說明一下板子上的器件，我看到整流橋，電容，一個繼電器還有一個電阻，你說明一下光電的型號和光電進線的顏色，說不定我可以畫個類似的圖讓你參考一下。

山河今仍在，壯志在何方？

luo76

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1562 個
工控威望: 1626 點
下載積分: 117073 分
在線時間: 632(小時)
注冊時間: 2008-09-06
最后登錄: 2025-08-06
查看luo76的主題 / 回貼

8樓發表于: 2012-11-23 10:40

只看該作者 | 小中大

嘿，這個問題好簡單，看來樓主還要學習多點電工知識

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

9樓發表于: 2012-11-23 10:51

只看該作者 | 小中大

引用
引用樓主gali1120107于2012-11-20 22:50發表的一個歐姆龍光電如何控制220v電機？ :
這這是光電接過來的小板，接有24v電源，控制繼電器來控制電機。不明白光電信號如何弄成觸點信號，有誰能解釋下嗎？

不明白光電信號如何弄成觸點信號;;這個原理我認為目前你沒有必要去搞清楚；你只要看看；通過外面的物體切割光電光線后；這個24v的繼電器是否工作；如果工作；那么通過這個繼電器再去驅動220電動機；

何工控學

勵志竭精

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 609 個
工控威望: 905 點
下載積分: 13622 分
在線時間: 507(小時)
注冊時間: 2012-10-26
最后登錄: 2025-08-08
查看何工控學的主題 / 回貼

10樓發表于: 2012-11-23 11:06

只看該作者 | 小中大

我們搞電氣設計的和維修工作的，我認為只要把你用的東西結構搞清楚了，廠家想的問題我們不必去想。你說呢？
